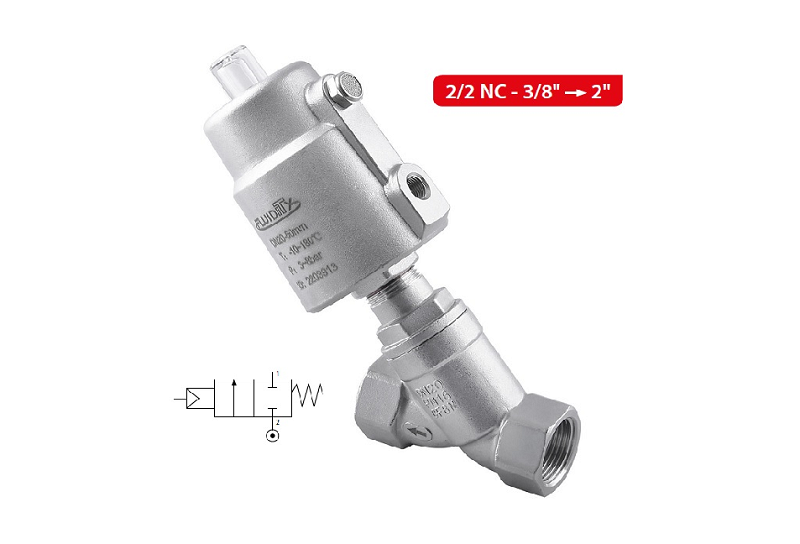

X1Y 2/2 NC SEDLOVÝ FLUID/AIR SS/PTFE - Nerezový vzduchovým piestom ovládaný uzáver DN 10 a 50

Podrobný popis:

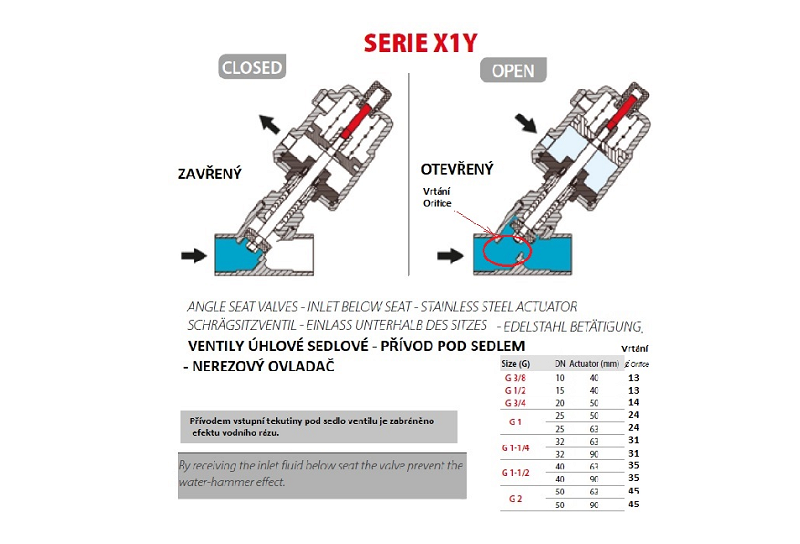

Piest vo vnútri pohonu je mechanicky spojený k uzáveru cez driek, ktorý umožňuje otvorenie alebo uzavretie hlavného otvoru v telese ventilu pre priechod tekutiny. Pri neprítomnosti riadiaceho tlaku zostáva ventil v uzavretej polohe vďaka pružine. Prívodom vzduchu do riadiaceho vstupu sa ventil sa otvorí. Ventily s uhlovým sedlom rady X1Y zaručujú veľký prietok, nízke trenie a zabránenie vodnému rázu vďaka vstupu prietoku pod sedlom. Viskozita kvapalín tohto výrobku je uvádzaná v hodnote 600 l/hod. (cSt) pre všetky DN.

Parametre:
Materiál tesnenia: PTFE
Materiál vonkajší: Nerez 316/304
Maximálny prietok: Dáta prietoku: od 6,5 do 867 l/min., podľa DN (Kv=m3/hod./60).
Médium: Vzduch, voda, riedke kvapaliny
Pracovná teplota: -10 ° C až +180 ° C
Použitie produktu: Pneumaticky ovládaný ventil pre kvapaliny alebo paru 8 - 3 bar
Skrátená poznámka: Telo v tvare Y zvyšuje prietok o 30%, pričom sa zvyšuje životný cyklus ventilu.
Materiál produktu: Nerez 316/304

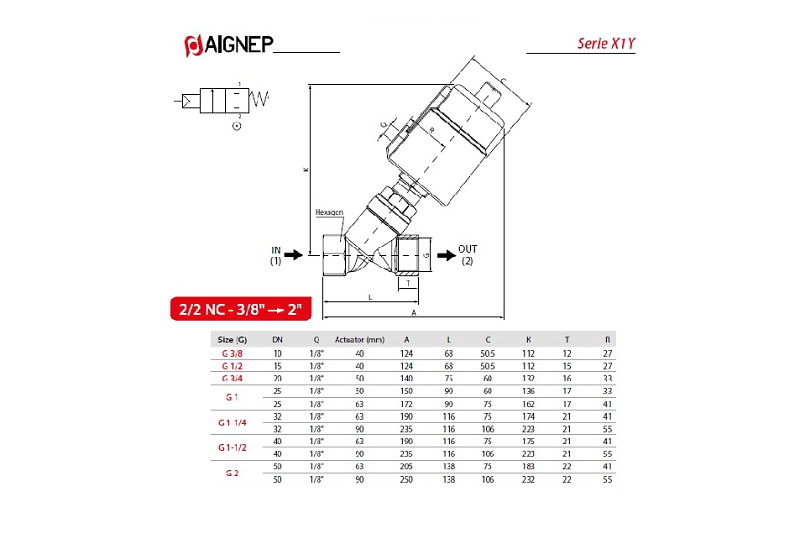

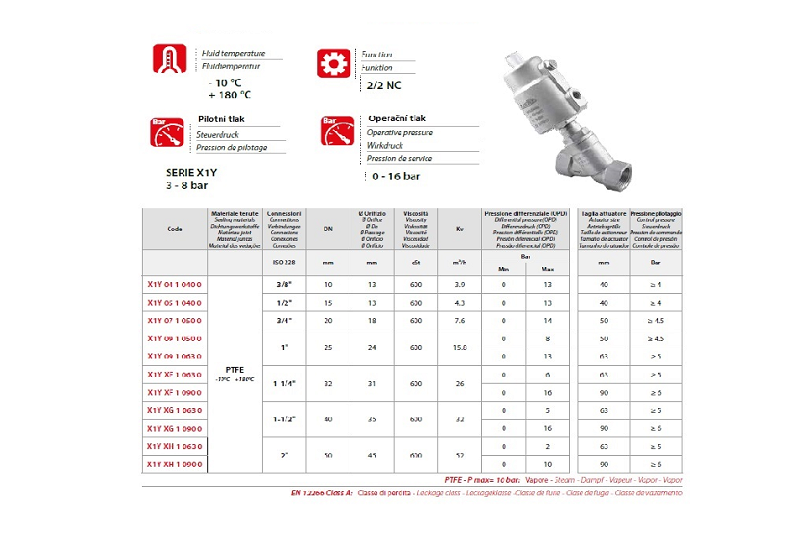

Originální katalogový list-9 Tabulka závity

Nákupný kód	Séria	Vnútorný závit	D.*	Pracovný tlak	Regulácia	Veľkosť	DN	Hmotnosť
0034700075	X1Y0410400	2x 3/8"	Act. *40 mm	0 - 13 bar	3.900 l/hod.	Ø Orifice 13 modul	10 mm	0.846 kg	ks
0034700100	X1Y0510400	2x 1/2"	Act. *40 mm	0 - 13 bar	4.300 l/hod.	Ø Orifice 13 modul	15 mm	0.788 kg	ks
0034700210	X1Y0710500	2x 3/4"	Act. *50 mm	0 - 14 bar	7.600 l/hod.	Ø Orifice 18 modul	20 mm	0.9 kg	ks
0034700220	X1Y0910500	2x 1"	Act. *50 mm	0 - 8 bar	15.800 l/hod.	Ø Orifice 24 modul	25 mm	1.44 kg	ks
0034700226	X1Y0910630	2x 1"	Act. *63 mm	0 - 13 bar	15.800 l/hod.	Ø Orifice 24 modul	25 mm	2.14 kg	ks
0034700240	X1YXF10630	2x 5/4"	Act. *63 mm	0 - 6 bar	26.000 l/hod.	Ø Orifice 31 modul	32 mm	2.2 kg	ks
0034700246	X1YXF10900	2x 5/4"	Act. *90 mm	0 - 16 bar	26.000 l/hod.	Ø Orifice 31 modul	32 mm	2.2 kg	ks
0034700260	X1YXG10630	2x 6/4"	Act. *63 mm	0 - 5 bar	32.000 l/hod.	Ø Orifice 35 modul	40 mm	2.2 kg	ks
0034700270	X1YXG10900	2x 6/4"	Act. *90 mm	0 - 16 bar	32.000 l/hod.	Ø Orifice 35 modul	40 mm	2.2 kg	ks
0034700350	X1YXH10630	2x 2"	Act. *63 mm	0 - 2 bar	52.000 l/hod.	Ø Orifice 45 modul	50 mm	2.9 kg	ks
0034700390	X1YXH10900	2x 2"	Act. *90 mm	0 - 10 bar	52.000 l/hod.	Ø Orifice 45 modul	50 mm	3.1 kg	ks

Aignep "Fluid-AIR" X1Y, X2Y

X2Y 2/2 NC SEDLOVÝ FLUID/AIR SS/PTFE - Nerezový vzduchovým piestom ovládaný uzáver DN 15 a 50

Výrobca: AIGNEP
Pracovná teplota: -10 až 180 °C
Materiál: Nerez 316/Technopolymér
Materiál tesnenia: PTFE
Maximálny prietok: Dáta prietoku: od 7,8 do 880 l/min., podľa DN (Kv=m3/hod./60). l/min.
Médium: Vzduch, voda, riedke kvapaliny
