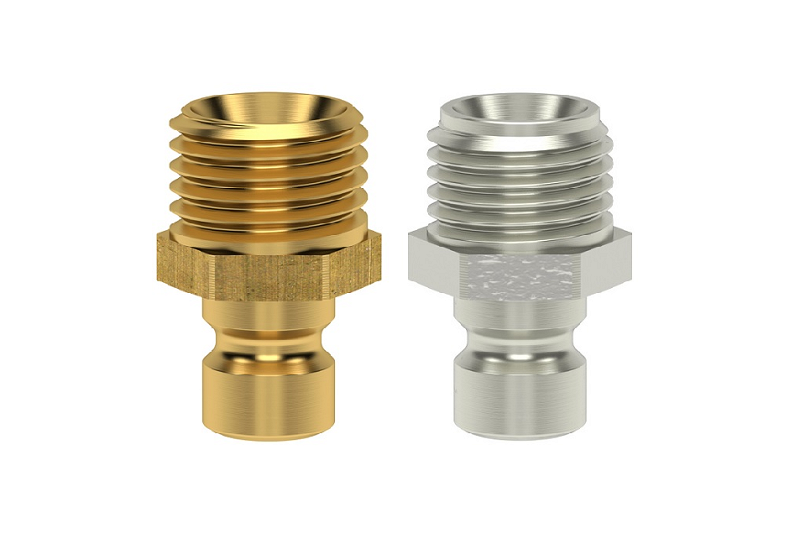

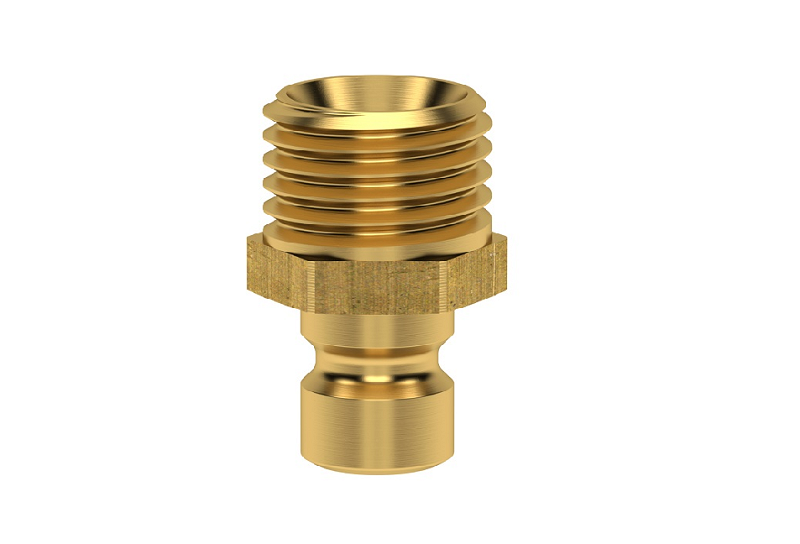

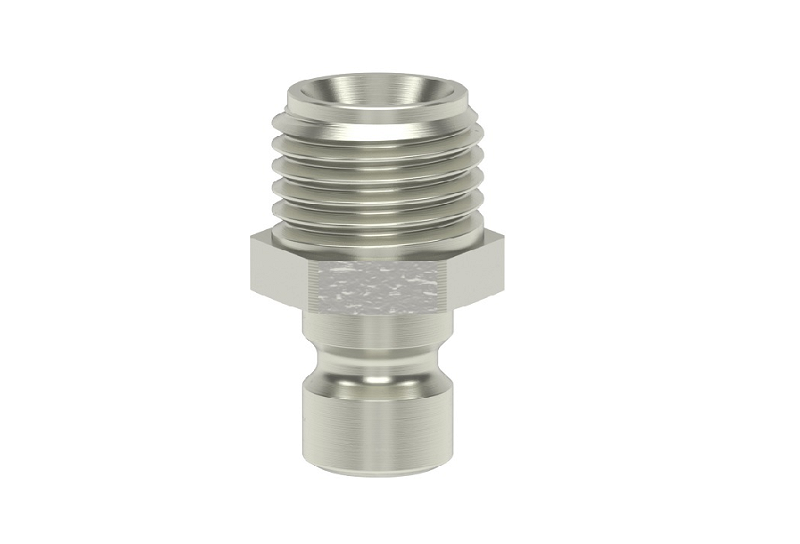

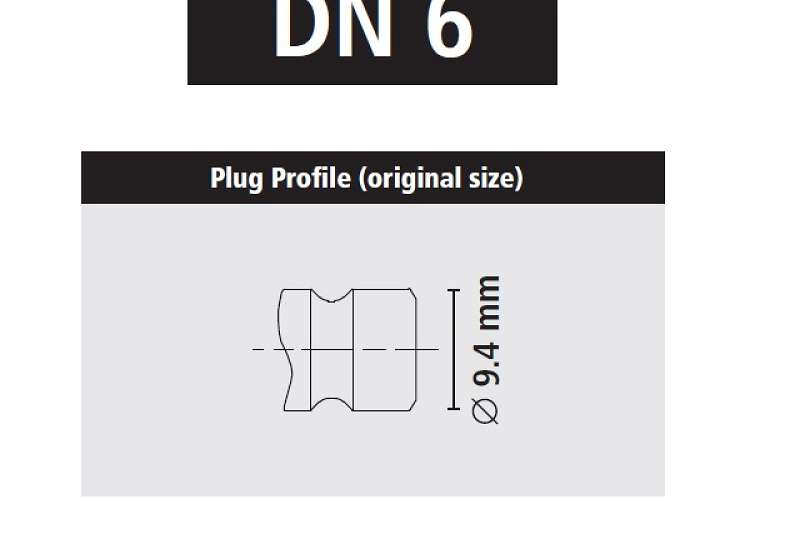

ESDM*NA - Vsuvka Dn 6 s priamym vonkajším závitom bez ventilu s priemerom čapu 9,4 mm

Podrobný popis:

Rýchlospojky tejto série sú určené pre tŕne a vsuvky rovnakej série ESDM s veľkosťou čapu tŕňa 9,4 mm. Systém ESDM je plne kompatibilný s americkým systémom DME 1/4", nie Hasco. Rýchlospojky určené pre plastikárske stroje a formy s voľným priechodom. Pre aplikácie udržanie stále teploty horúcou a studenou vodou, poprípade temperovacím olejom. Vsuvka Dn 6 s priamym vonkajším závitom bez ventilu s priemerom čap.

Parametre:

Pracovná teplota: -20 °C až +200 °C

Materiál produktu: Mosadz MS 58/materiál 2.0401

Materiál tesnenia: Viton

Médium: Vzduch, voda, olej, vákuum

Norma výrobku: ISO 228/DIN 13, REACH, RoHS

Použitie produktu: Plastikárske stroje a formy s vedením horúcej a studenej vody alebo temperovacích olejov

Vlastnosti: DN 9, čap vsuvky 13,5 mm, 15 bar

Skrátená poznámka: Nie je kompatibilný s Hasco Z8, ale s DME 3/8"

Technický list-70 Tabulka závity

Nákupný kód	Séria	Vonkajší závit	Pracovný tlak	Šesťhran	Dĺžka závitu	Celková dĺžka	JS	Rozmer alebo typ závitu	Hmotnosť
0030904001	ESDM18NA	G 1/8"	15 bar	11	8 mm	22 mm	6 mm	Paralelné	0.023 kg	ks

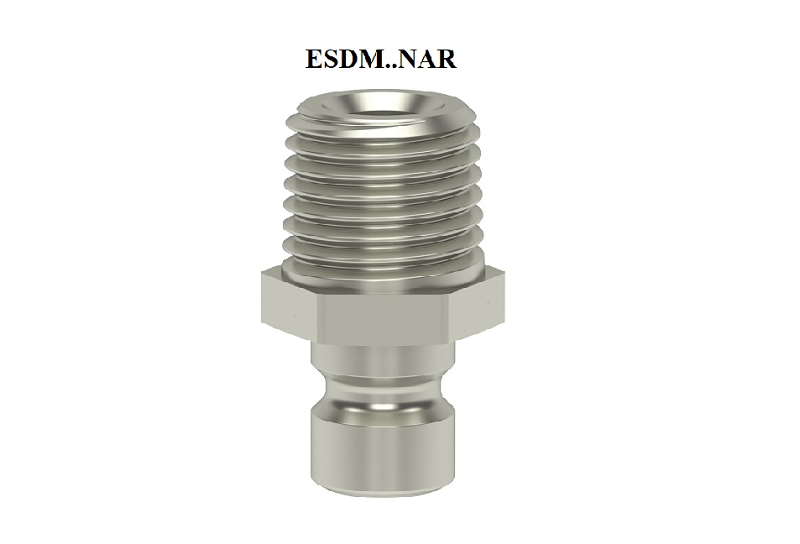

0030904002	ESDM18NAR	R 1/8"	15 bar	11	11 mm	25 mm	6 mm	Kužeľový	0.023 kg	ks
0030904003	ESDM14NA	G 1/4"	15 bar	14	9 mm	23 mm	6 mm	Paralelné	0.023 kg	ks
0030904004	ESDM14NAR	R 1/4"	15 bar	14	12 mm	26 mm	6 mm	Kužeľový	0.023 kg	ks
0030904005	ESDM38NA	G 3/8"	15 bar	17	9 mm	23.5 mm	6 mm	Paralelné	0.023 kg	ks
0030904006	ESDM875NA	M8x0.75	15 bar	11	7 mm	20.5 mm	4.5 mm	Metrický	0.023 kg	ks
0030904007	ESDM101NA	M10x1	15 bar	11	7 mm	22 mm	6 mm	Metrický	0.023 kg	ks
0030904008	ESDM1415NA	M14x1.5	15 bar	14	9 mm	23 mm	6 mm	Metrický	0.023 kg	ks
0030904009	ESDM1615NA	M16x1.5	15 bar	17	9 mm	23 mm	6 mm	Metrický	0.023 kg	ks

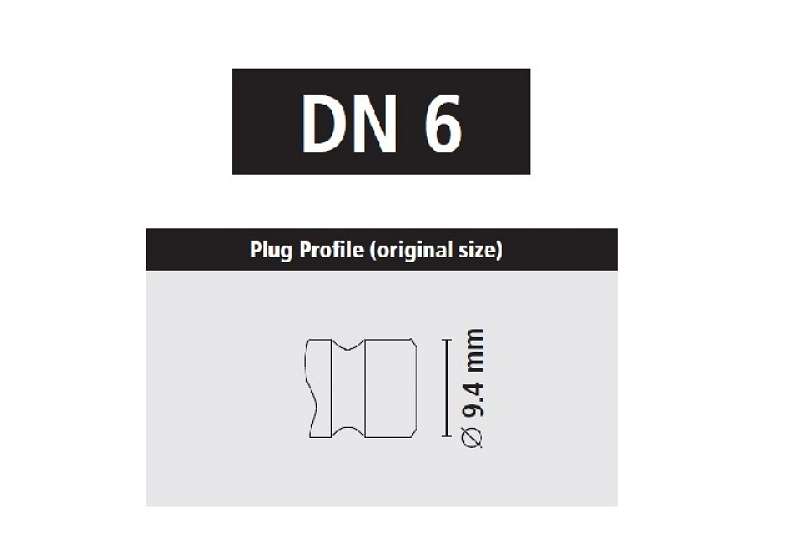

ESDM - DN 6
