Podrobný popis:

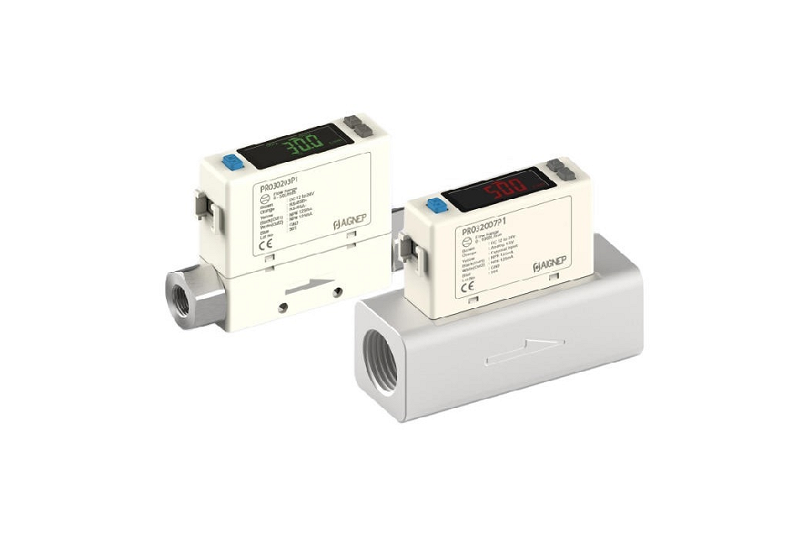

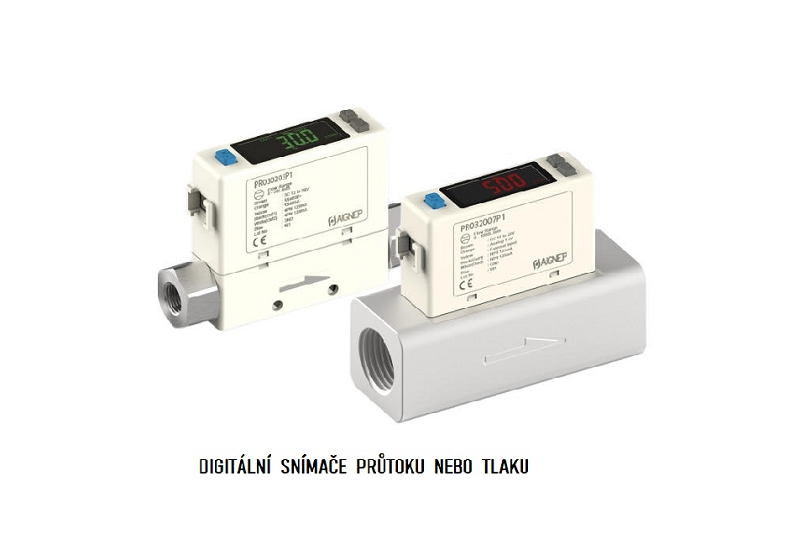

Tlakové analógové snímače sa nazývajú aj "Tlakové Swiče" anglicky "Pressure Switch". Analóg prevádza prietok alebo tlak média na digitálny ukazovateľ. Škálu rôznych rozsahu ukazovateľov nejdete v originálnom katalógu, v záhlaví stánky sú objednávacie kódy pre jednotlivé typy. Display: 4 digitálne, 7 LCD vo farbách červená, zelená alebo oranžová. Doba odozvy všetkých swičov je 800 ms. Rozsah tlaku a podtlaku: +10 Bar/(-1) bar. Výkon: Maximálne prúdové zaťaženie ≤ 50 mA (Current consumption). Štandardné napätie je jednosmerné 12/24V (DC) s maximálnou teplotou riadeného média +120 °C. Ventily sú dodávané pre napätie od 1 do 5 Voltov (typ 1). Typ 2 je analóg prúdový od 4 mA do 20mA. Zapojenie: Hnedým vodičom (1 Brown) sa pripája plusový kábel vo všetkých obvodoch, modrý (6) je vždy mínusový. Čierne (4) a biele (5) vodiče sú 2 výstupné káble pre riadenie. Žlté vodiče (3) sa používajú na pripojenie externého vstupu. Oranžový vodič (2) je analógový výstup.
Parametre:
Materiál produktu: Eloxovaný hliník, plast
Médium: Stlačený vzduch, inertné plyny
Pracovná teplota: + 120 ° C
Norma výrobku: 1907/2006 REACH, 2011/65/CE RoHS, PED 2014/68/UE, bez silikónu
Použitie produktu: Všeobecný priemysel, pneumatická automatizácia
Skrátená poznámka: Stupeň el. krytie: IP40
